榆林氣田、蘇里格氣田的井口天然氣中含有少量重?zé)N，為了使進入長輸管道氣體的烴、水露點符合要求，天然氣處理廠采用丙烷制冷脫水、脫烴工藝。該工藝具有以下特點：

l  丙烷作為制冷介質，蒸發溫度低，對人體毒性小。

l  丙烷制冷工藝適用于天然氣重?zé)N組分較少的情況，經濟性好。

　　長慶天然氣處理廠的主要生產單元可分為天然氣處理單元、丙烷制冷單元和凝液回收單元。

1、天然氣處理單元

以蘇里格第一處理廠為例，原料天然氣進入集氣總站，經臥式重力分離器進行預分離后進入天然氣壓縮機，壓力升高至5MPa左右進入原料氣預冷器的管程，與產品干氣進行換熱，預冷至-3℃，為防止天然氣預冷后水合物的生成，在原料氣預冷器入口注入甲醇。預冷后的原料天然氣經滿液蒸發器降溫至-15 ℃（冬季-15 ℃，夏季-5 ℃），進入低溫分離器分離出凝析液，產品干氣進入原料氣預冷器殼程，與原料天然氣逆流換熱，換熱后的干氣輸送至外輸用戶。流程示意圖見圖2.7。

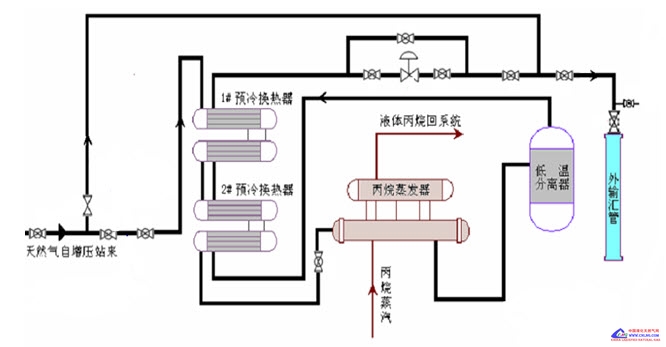

圖2.7   蘇里格第一處理廠天然氣處理單元工藝流程

2、丙烷制冷單元

液體丙烷在滿液蒸發器中吸收天然氣的熱量變?yōu)楸檎羝瑫r原料天然氣溫度降至-15℃。丙烷蒸汽經壓縮機壓縮后（70℃、1.0MPa）進入油分離器分離出夾帶的油滴，丙烷氣體經蒸發式冷凝器冷凝為30℃的液體，經過熱虹吸儲罐進入丙烷儲罐，丙烷液體再經節流后（約-15℃、0.2MPa）進入滿液蒸發器，在蒸發器中吸收天然氣的熱量，蒸發為丙烷蒸汽（-15℃、0.2MPa，從而完成整個制冷過程的循環。工藝流程見圖2.8。

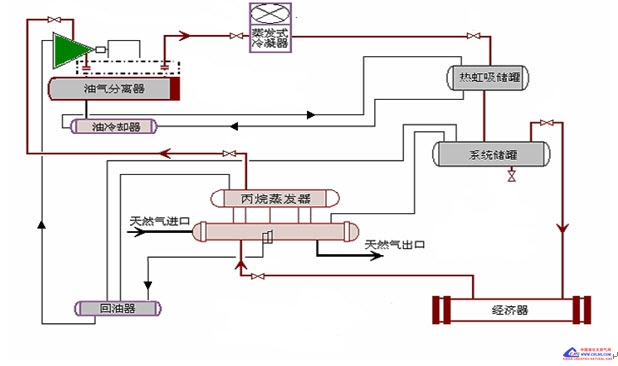

圖2.8  蘇里格第一處理廠丙烷制冷單元工藝流程

（三）凝液回收單元

從氣體過濾分離器、低溫分離器分離出來的醇烴混合液經醇烴加熱器加熱至45℃，壓力降至1.0 MPa左右，進入三相分離器進行氣、液分離，自三相分離器頂部排出的閃蒸氣去燃料氣系統，底部排出的重相含醇污水和輕相凝析油分別進入原料水儲罐和凝析油儲罐。工藝流程見圖2.9。

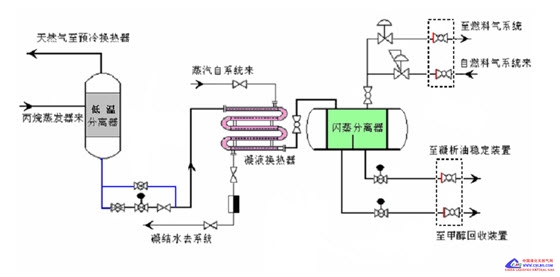

圖2.9  蘇里格第一處理廠凝液回收單元工藝流程
